Compteur de niveau de gaz liquéfié

NégociableMise à jour sur08/05

Modèle

Nature du fabricant: producteurs

Catégorie de produit

Lieu d'origine

Consulter en ligne

Vue d'ensemble

Un. Vue d'ensemble du compteur de niveau de gaz liquéfié HS - 2000 le compteur de niveau de gaz liquéfié intelligent HS - 2000 mesure en installant la sonde à ultrasons directement sous la paroi extérieure du récipient testé (en bas), sans ouverture de trou, installation facile, sans impact sur la production sur site, peut réaliser la mesure de toutes sortes de substances toxiques à haute température, récipient fermé hermétiquement à haute pression, toutes sortes de liquides purs. L'instrument adopte la conception antidéflagrante pour répondre aux exigences antidéflagrantes. Le compteur de niveau ultrasonique de type tk - LW applique un capteur de mesure sans contact avec le liquide testé pour une mesure totalement isolée dans le vrai sens du terme. Combiné avec les technologies exclusives de la société en ultrasons à fréquence variable, traitement du signal numérique, reconnaissance de formes, traitement de bases de données, etc., surmonter les effets des parois du réservoir et des interférences externes; Dans le même temps, il est également possible d'effectuer un étalonnage automatique des paramètres afin que le compteur ne soit pas affecté par les changements de température et de composition du milieu. Les réservoirs ne sont pas ouverts, ne brûlent pas, n'arrêtent pas l'installation et sont particulièrement adaptés pour mesurer le niveau de toutes sortes de substances toxiques, d'acides forts, de bases fortes et de divers liquides purs dans des récipients hermétiquement fermés. Le compteur peut également émettre des signaux de communication standard tels que (4 à 20) ma pour exporter les résultats de mesure vers des systèmes de contrôle automatisés tels que DCS. Principe de fonctionnement: le compteur de niveau à ultrasons tk - LW Smart Applied adopte le principe de télémétrie par écho du sonar (ultrasons), la sonde de mesure émet et reçoit le signal du sonar, pénètre dans la paroi du récipient pour former un écho dans le liquide et réaliser la télémétrie. La sonde latérale (ou en dessous oblique) est une sonde d'étalonnage, qui peut émettre des ondes acoustiques d'étalonnage en continu ou dans le temps, réaliser l'étalonnage de la vitesse du son, garantir une mesure stable de haute précision, en particulier dans la mesure du niveau de liquide d'un grand nombre de réservoirs à bille, en utilisant la théorie du traitement du flou et des techniques telles que les ultrasons à fréquence variable, qui ont été établis dans. ...

Détails du produit

Un. Aperçu du compteur de niveau de gaz liquéfié HS - 2000

Le HS - 2000 intelligent Liquid Gas Level Meter mesure en installant la sonde à ultrasons directement sous la paroi extérieure du récipient testé (en bas), sans ouverture de trou, installation facile, sans impact sur la production sur site, peut réaliser la mesure de diverses substances toxiques à haute température, récipient fermé hermétiquement à haute pression, Divers liquides purs. L'instrument adopte la conception antidéflagrante pour répondre aux exigences antidéflagrantes. Le compteur de niveau ultrasonique de type tk - LW applique un capteur de mesure sans contact avec le liquide testé pour une mesure totalement isolée dans le vrai sens du terme. Combiné avec les technologies exclusives de la société en ultrasons à fréquence variable, traitement du signal numérique, reconnaissance de formes, traitement de bases de données, etc., surmonter les effets des parois du réservoir et des interférences externes; Dans le même temps, il est également possible d'effectuer un étalonnage automatique des paramètres afin que le compteur ne soit pas affecté par les changements de température et de composition du milieu. Les réservoirs ne sont pas ouverts, ne brûlent pas, n'arrêtent pas l'installation et sont particulièrement adaptés pour mesurer le niveau de toutes sortes de substances toxiques, d'acides forts, de bases fortes et de divers liquides purs dans des récipients hermétiquement fermés. Le compteur peut également émettre des signaux de communication standard tels que (4 à 20) ma pour exporter les résultats de mesure vers des systèmes de contrôle automatisés tels que DCS.
Principe de fonctionnement:
Tk - LW intelligent Applied Ultrasonic Level Meter adopte le principe de télémétrie échographique du sonar (ultrasons), la sonde de mesure émet et reçoit le signal du sonar, pénètre dans la paroi du récipient pour former un écho dans le liquide et réaliser la télémétrie. La sonde latérale (ou sous - diagonale) est une sonde d'étalonnage qui peut émettre des ondes acoustiques d'étalonnage en continu ou dans le temps, réaliser l'étalonnage de la vitesse du son, garantir une mesure stable de haute précision, en particulier dans la mesure du niveau de liquide d'un grand nombre de réservoirs à bille, En utilisant la théorie du traitement du flou et des techniques telles que les ultrasons à fréquence variable, établissant un avantage sur la mesure du niveau de liquide à grande échelle.

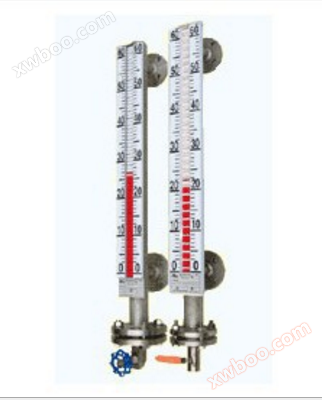

液化气液位计|磁翻板液液化气液位计|价格选型
Prix usine:

Prix	¥ 500,00 ~ 56700,00 $
De lot	≥ 1 Table

Paramètre de spécification:

Traitement personnalisé	Oui	La marque	Huayun	Modèle	JS-201,UHZ
Gamme de mesure	300~20000mm	Précision de mesure	10~20mm	Matériau du tube de mesure	304316, PP, etc.
Champ d'application	Mesure des liquides

II. Caractéristiques du compteur de niveau de gaz liquéfié HS - 2000

(1) La sonde est externe, il n'est pas nécessaire d'ouvrir des trous dans le récipient testé, vraiment réaliser la mesure sans contact, applicable à la mesure du niveau de fluide liquide toxique, volatile, inflammable, explosif, fortement corrosif et autres dans divers récipients hermétiquement fermés.
(2) L'instrument n'a aucune partie mobile mécanique et a une longue durée de vie. Pas de corrosion, pas de pollution, large zone d'utilisation.
(3) L'instrument est construit en ASIC (circuit intégré matériel spécialisé ultrasonique intelligent), ce qui rend l'instrument de petite taille, les résultats de mesure stables et fiables, peut être adapté à une variété de liquides testés et de conteneurs testés, l'installation sur site est facile, sans étalonnage complexe sur site.
(4) plusieurs fonctions d'étalonnage telles que la correction automatique de la température intégrée à l'instrument, l'étalonnage automatique à distance fixe, etc., rendent les résultats de mesure plus précis et plus fiables.
(5) L'instrument est entièrement fonctionnel, avec interface RS - 485, interface 4 - 20MA.

Trois. Principaux paramètres de performance du compteur de niveau de gaz liquéfié HS - 2000

Portée: 3M 5m 10m 20m 30m
Erreur de mesure: 1 ‰ (la paroi du réservoir est trop épaisse, la température de pression instable peut affecter la précision)
Résolution d'affichage: 1mm
Déplacement: ± 10 m
Sortie de courant: 4 ~ 20ma, * * grande charge 750Ω
Communication: RS - 485
Alimentation: DC 24V ± 15%, 10W
Humidité: 15% RH ~ 100% RH
Protection du boîtier: ip65
Signe antidéflagrant: exdiict6
Matériel: fonte d'aluminium
Affichage: affichage LCD à température large affichage numérique à 6 chiffres
La sonde à ultrasons utilise la température ambiante: - 50 ~ 220 ℃
Exigences techniques pour les jauges de niveau de gaz de pétrole liquéfié

Plage de mesure: 0 ~ 5000mm
Précision: ± 10mm ± 16mm
Pression nominale: 2,5 MPA
Densité moyenne: ≥ 0,7 G / cm3 (exigences spéciales jusqu'à 0,45 G / cm3)
Température moyenne: - 20 ~ + 350 ℃
Viscosité du milieu: ≤ 2,0 pa.s
Vibration ambiante: fréquence ≤ 25hz amplitude ≤ 0.5mm
Alarme, téléportation: les paramètres techniques et la série uhz - 25 sont identiques

Instructions pour le choix du compteur de niveau de gaz de pétrole liquéfié:

1, la pression nominale du type Anticorrosion doit être ≤ 1,0 MPa.

2, le compteur de niveau a une certaine zone aveugle, donc lors de la lecture de la hauteur du niveau de liquide devrait ajouter la compensation de la valeur de la zone aveugle (lorsque le compteur de niveau d'usine a quitté l'usine, le zéro de l'échelle a migré vers la valeur réelle).

3, la plage de mesure du compteur de niveau ne dépasse pas 5 mètres, sinon cela affecte la stabilité et la fiabilité du compteur de niveau, sa solidité, etc.

4, installez la bride de connexion, ce compteur de niveau est fabriqué avec la référence de taille de surface commune (hg21592 - 97) de l'usine.

Installation de jauges de niveau de GPL utilisation et entretien:

1, le tuyau de garde du compteur de niveau et le tuyau principal doivent rester verticaux

2, le lien ne peut pas être plié, il doit être inséré droit

3, après l'installation, la colonne de retournement de l'affichage doit être guidée par l'acier magnétique une fois pour faire apparaître le blanc au - dessus du zéro et le rouge au - dessous du zéro.

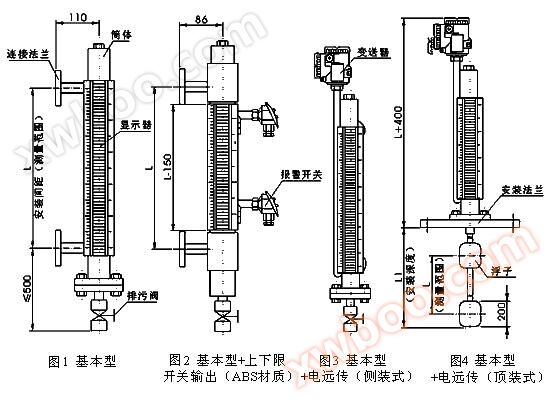

底装顶装式磁翻板液位计

Tableau des options de produits pour compteur de niveau de gaz liquéfié:

Modèle UHZ-517	Caractéristiques structurelles	Matériau de réception	Gamme de mesure (mm)	Conditions média applicables				Raccord à bride (mm)		Poids (kg)
Modèle UHZ-517	Caractéristiques structurelles	Matériau de réception	Gamme de mesure (mm)	Température (℃)	La pression (Mpa)	Densité g/cm3	Viscosité (Pa.s)	DN	PN	Basique Poids	Extension Basique Poids
C10	Type standard	1Cr18Ni 9Ti0Cr18Ni9 (304)	300 - 8000	-20 +150	0 - 2,45	0,5 - 2	≤ 0,04	25	1.0 1.6	6	5
C11	Type haute pression		300 - 8000	-20 +150	2,45 à 9,6	0,5 - 2	≤ 0,04	25	2.5 4.0	6	6
C12	Type haute température Type haute pression		300 - 8000	-20 +350	2,45 à 9,6	0,5 - 2	≤ 0,04	25	6.3 1.0	6	6
C13	Modèle basse température (type résistant au gel)		300 - 3500	> - 40	0 - 2,45	0,5 - 2	≤ 0,04	25	1.6 2.5	6	7.5
C14	Ammoniac liquide, liquide Pétrole et gaz fossiles Type dédié		300 - 15000	-20 +150	0 - 2,45	0,45 - 0,7	≤ 0,05	25	2.5	6.5	6
C15	Type résistant à la corrosion	00Cr17Ni14Mo2 (316L)	300 - 8000	-20 +150	0 - 2,45	0,5 - 2	≤ 0,04	25	1.6	6	5
C16	Type anti - corrosion ( Verre extérieur PP Verre acier)	PP	300 - 5000	20 +100	0 - 0,6	0,5 - 2	≤ 0,04	32	1.6	3	3
C17	Type anti - corrosion ( Couche extérieure en PVC Acier de verre)	U-PVC	300 - 5000	20 +60	0 - 0,5	0,5 - 2	≤ 0,04	32	1.6	3	3
C18	Type anti - corrosion	ABS	300 - 5000	-20 +120	0 - 0,6	0,5 - 2	≤ 0,04	32	1.0	3	3
C19	Type anti - corrosion ( Intérieur en acier inoxydable Doublure PP)	PP	300 - 15000	-20 +100	0 - 1,0	0,5 - 2	≤ 0,04	25	1.6	4	5
C20	Type anti - corrosion	PE	300 - 5000	20 +40	0 - 0,6	0,5 - 2	≤ 0,04	25	1.6	6	7
C21	Veste vapeur Type de chauffage	1Cr18Ni9Ti	300 - 15000	-20 +150	0 - 2,45	0,5 - 2	≤ 0,05	32	1.6	6	8
C22	Haute viscosité Type de média	0Cr18Ni9 (304)	300 - 15000	-20 +150	0 - 2,45	0,5 - 2	≤ 0,05	32	1.6	6	5
C23	Spécialité alimentaire Type d'utilisation	1Cr18Ni9Ti	300 - 15000	-20 +150	0 - 1,6	0,5 - 2	≤ 0,05	50	1.6	7	5

Description de la configuration des instruments:

□ □	Instruments et accessoires assortis contenu
	O	Bride aveugle, pas avec vanne de décharge
	L	Valve de décharge de distribution inférieure du compteur de niveau
	O	Aucun interrupteur d'alarme de niveau
	H	Interrupteur d'alarme à position haute type AK - 3 avec fonction mémoire, dépannage non résolu, signal non éliminé
	L	Interrupteur d'alarme de position basse type AK - 4 avec fonction de mémoire, dépannage non résolu, signal non éliminé
	B	Interrupteur d'alarme haut et bas complet avec fonction mémoire type AK - 3 et type AK - 4
	G	Interrupteur d'alarme à position haute, alarme de type Zone type AK - 1		Avec amplificateur de conversion de type DF - 1 Prise pf113a uniquement Relais haute puissance (un seul point: un seul, deux points seulement) prise pf083a
	D	Interrupteur d'alarme à position basse, alarme de type Zone type AK - 1
	Q	Interrupteur d'alarme haut et bas complet, alarme de type Zone AK - 1 type deux - deux unités
	S	Interrupteur d'alarme tout - en - un à position haute et basse, alarme de type Zone type AK - 2
	O	Aucun interrupteur de contrôle de niveau
	H	Interrupteur de commande de la limite supérieure, type à ressort sec à point unique CK - 1
	L	Interrupteur de commande de limite inférieure, type à ressort sec à point unique CK - 1
	B	Interrupteur de commande de limite supérieure et inférieure complet, ressort sec à point unique CK - 1 type à deux paies
	W	Interrupteur de commande supérieur, inférieur intégré, ressort sec à deux points CK - 2 Type
	T	Interrupteur de commande de la limite supérieure, capteur Hall type CK - 3
	L	Interrupteur de commande de limite inférieure, capteur Hall type CK - 4
	E	Interrupteur de commande de limite supérieure et inférieure complet, capteur de type Hall CK - 3 type twopay
	C	Interrupteur de commande supérieur, inférieur tout - en - un, capteur Hall type CK - 4
	O	Aucun dispositif émetteur de transmission à distance
	R	Avec transmetteur groupé de type LB, sortie 2 fils 4 - 20madc
	S	Transmetteur distant à pression statique, (urs - 100) sortie 2 fils 4 - 20madc
	O	Type imperméable à l'eau ordinaire
	B	Sécurité intrinsèque IB II ct4, disponible avec barrière de sécurité Zener ou barrière isolante is4041 - Ex
	Bd	Type antidéflagrant d II ct4
	O	Ne mérite pas le compteur d'affichage à distance
	A	Numérique, colonne lumineuse affichage régulateur d'alarme xgth - 510 (vertical)
	B	Numérique, colonne lumineuse affichage régulateur d'alarme xgta - 810 (horizontal)
	C	Avertisseur de régulation d'affichage numérique xmta - 810 (horizontal)
	E	Afficheur de niveau à double colonne lumineuse xgh - 202 (vertical)
	D	Régulateur d'affichage intelligent de niveau / capacité (poids) xmt - 620 (horizontal)
	- □ □ □	Plage de mesure (mm)
	- □ □	Densité du milieu (G / cm3)
	- Oui.	D	Récipient ouvert à pression normale
		□	Pression de fonctionnement (MPa)

Le processus du compteur de niveau de gaz liquéfié mesure sans zone aveugle, avec un affichage accrocheur, une lecture intuitive et une large plage de mesure. En particulier, la partie d'indication de site, parce qu'il n'est pas en contact direct avec le milieu liquide, il est à haute température, haute pression, haute viscosité, toxique et nocif, milieu corrosif fort, plus évident sa supériorité. Par conséquent, il a plus de fiabilité, de sécurité, de sophistication et de praticité que le tube de verre traditionnel, le compteur de niveau à plaques.
